緊急切斷閥氣動執行機構的選擇

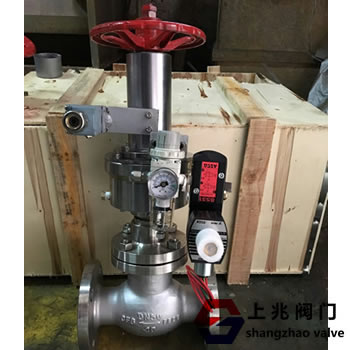

氣動緊急切斷閥的氣動執行機構由壓縮空氣提供動力來控制閥門。它具有結構簡單、動作可靠、性能穩定、維護方便、防火防爆、易于制成推力較大的執行器、價格低廉、維護簡單、對環境適應性好等優點。缺點是必須鋪設專用供氣管道才能實現控制。對于雙作用氣動執行機構，切斷氣源后不能回到預定位置。對于單作用氣動執行機構，切斷氣源后，可通過彈簧回到預定位置。根據控制氣壓轉換為位移的方式不同，氣動執行機構可分為薄膜式、活塞式和齒輪齒條式。 氣動緊急切斷閥執行機構是一種活塞式執行機構，適用于蝶閥、切斷閥、球閥、旋塞閥等90°角行程閥門的啟閉和控制。當壓縮空氣進入氣缸時，推動活塞直線運動，利用活塞銷和撥叉的U型槽將活塞的直線運動轉化為撥叉的旋轉運動，帶動輸出軸旋轉，從而實現對氣動切斷閥的控制。 緊急切斷閥氣動執行機構的選擇 根據氣動緊急切斷閥的類型不同，可分為單作用氣動執行機構和雙作用氣動執行機構。 單作用活塞氣動執行器，其中一個由氣源驅動，另一個由彈簧復位。開關動作由氣源驅動，氣源是一個雙作用活塞氣動執行機構。 根據結構不同，截止閥可分為單作用常閉式氣缸和雙作用活塞式氣缸常開，通常由扭矩決定，而雙缸提供的力更大。
|
