電動法蘭通風蝶閥的主要特點及工作原理介紹   發布時間:16-06-30

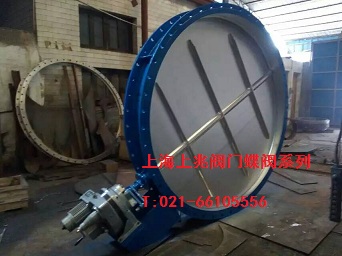

電動法蘭通風蝶閥的主要特點及工作原理介紹

電動通風蝶閥又稱電動通風法蘭蝶閥,它采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的,結構緊湊、重量輕、便于安裝、流阻小、流通量大,避免高溫膨脹的影響,操作輕便。體內無連桿、螺栓等、工作可靠、使用壽命長??梢远喙の话惭b,不受介質流向影響。


型號:TD941W

名稱:電動法蘭通風蝶閥

公稱壓力:0.05MPA

適用溫度:450℃;600℃;900℃

適用介質:熱風、煙氣、燃氣

介質流速:≤50m/s

泄漏:1%

口徑:DN200~DN3000


電動法蘭通風蝶閥--主要特點

1、TD941W型電動法蘭通風蝶閥采用鋼板焊接制造,結構尺寸短,體積小,重量輕,安裝方便;

2、本閥驅動力矩小,啟閉靈活,操作方便可靠;

3、本閥代體上設置密封擋圈,密封無可見間隙,泄漏率??;

4、蝶板與閥體間的膨脹間隙長,能有效防止因熱脹冷縮造成的卡死現象;

5、本閥可配備各種驅動裝置,如手動裝置、電動裝置、氣動裝置、推桿裝置等。

6、本閥閥芯可做成雙門或百葉式,以滿足不同用戶的要求。





電動法蘭通風蝶閥--工作原理

TD941W型電動法蘭通風蝶閥通過驅動裝置帶動閥軸、經轉動銷使蝶板隨閥軸一起作90℃范圍內旋轉,從而達到開頭或調節目的。


電動法蘭通風蝶閥--標準

設計標準:GB/T12238-2008 JB/T8692-1998

法蘭連接尺寸:GB/T9115.1-2000

結構長度 h:GB/T12221-1989

壓力試驗:GB/T13927-1992;JB/T9092-1999
