Z47WF 燃氣閘閥連接尺寸||技術性能|圖片I價格   發布時間:17-05-19

Z47WF 燃氣閘閥連接尺寸||技術性能|圖片I價格


燃氣閘閥

一、Z47WF燃氣閘閥--用途



Z47WF燃氣閘閥(無泄漏燃氣平板閘閥)專用于天然氣、液體石油氣煤氣、油品等,它以獨特的設計、新穎的結構和良好的密封性能徹底解決了閥門因燃氣結焦而引起的關不嚴、開不動等問題,有效地提高了密封性能和使用壽命,真正達到零泄漏。



二、Z47WF燃氣閘閥--特點



  1. 閥體采用鑄造結構。
  2. 閥座采用 O 形密封圈密封和施加預緊力的浮動閥座結構,使閥門進出口雙向密封;并且該結構的啟閉力矩僅為普通閥門的 1/2,能達到輕松開、關閥門。
  3. 閥座采用密封面上鑲嵌 PTFE,具有 PTFE 對金屬和金屬對金屬的雙重密封,PTFE 密封面同時清除閘板臟物的作用。
  4. 閥門的閘板,無論是全開或是全關始終與密封面吻合,密封面得到保護不受介質直接沖刷,從而延長使用壽命。
  5. 閥門在全開時,通道平滑為直線,流阻系數極小,無壓力損失,可通毛球清掃管線。
  6. 閥門關閉時能自動卸掉內腔高壓(詳見工作原理圖),保證使用安全。
  7. 采用封閉齒輪轉動啟閉指示機構,能長期清晰地反映閥門的啟閉情況。
  8. 直埋式閥門外表面采用環氧煤瀝青防腐處理,能與管線同壽命。



三、Z47WF燃氣閘閥--執行標準



設計與制造:API 600



法蘭尺寸:ANSI B16.5



結構長度:ANSI B16.10



壓力~溫度:ANSI B16.34



檢驗與試驗:API 598



四、Z47WF燃氣閘閥--性能規范

壓力等級常溫試驗壓力(MPa)適用溫度適用介質
殼體試驗左密封右密封低壓氣密封普通型抗硫型
公稱壓力
(MPa)
1.62.41.761.760.6-29~121℃或按用戶要求石油、天然氣、水等非腐蝕性介質含H2S、Co2的石油、天然氣、水等腐蝕性介質
2.53.752.752.750.6
4.06.04.44.40.6
6.49.67.047.040.6
磅級(Lb)1503.02.22.20.6
3007.55.55.50.6



PN16~PN64主要產品外形連接尺寸:

DN
(mm)
NPS
(in)
法蘭對焊手動齒動齒動裝置電動電動裝置
LL1HH1D0HH1D0HH1D0
251165-85228180--------
3211/4165-103231180--------
4011/2178-115240250--------
502178216130255250--------
6521/2190241160355300--------
803203283180360300--------
1004229305214400300--------
1255254381257460350--------
1506267403300500350--------
2008292419388570350--------
250103304574756804004757003500型475710500SMC-03
300123565025477504505478703500型547880305SMC-00
350143815726258754506259954501型6251015305SMC-00
40016406610712100050071211204501型7121130305SMC-00
45018432660785113050078512804501型7851360305SMC-0
50020457711880120060088013504501型8801430305SMC-0
6002450881310451420800104515705002型10451650305SMC-1
7002861091411901650800119018005002型11901910305SMC-1
80032660914136018801000136020405002型13602140305SMC-1
900367711016151021001000151022806003型15102390458SMC-2
100040811-171523001200171524806003型17152590458SMC-2

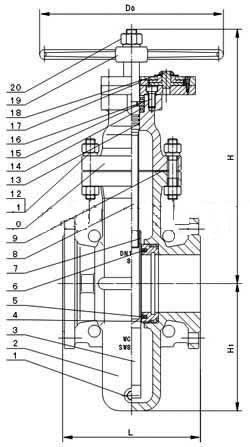

Z47WF型燃氣閘閥(無泄漏燃氣平板閘閥)PN16~PN64外形尺寸圖
